阻旋式料位開關
關鍵字：阻旋式料位開關,阻旋式料位計,料位開關 |
HJ-SE系列阻旋式料位開關是指對容器中固體物料高度的變化進行實時連續檢測的傳感器，安裝調試簡單方便，性能可靠。具有隔爆型、法蘭型、螺紋型、法蘭鐮刀型、高溫法蘭型、方法蘭型、軸保護管型、高溫軸保護管型、鋼索型、高溫鋼索型、高溫型。
HJ-SE系列阻旋式料位開關廣泛應用于現代工業生產過程和倉儲部門?？蓪Τㄩ_式容器內的粉狀及顆粒狀物料進行料位上、下限監測和控制，具有：結構合理、性能可靠、安裝簡便、性價比高等優點，是替代進口的好產品。為了適應各種物料不同比重需要，設計了調節檢測靈敏度的五檔裝置。阻旋式料位開關采用了過載保護裝置，有效地避免了由于使用不當或非正常外力對電動機及減速器所造成的損壞。產品適用于冶金、礦山、化工、飲料、水泥、塑膠、化纖行業的粉料、顆粒等固體物料的高低限位控制。
阻旋式料位開關技術參數：
物料形態：粉、粒狀
粒 度：≤20mm
容 重：≥0.5g/cm²
物料溫度：常溫型：0～55，高溫型：55～150℃
物料濕度：以不粘附葉片為限
環境條件：溫度：-10～55℃，濕度：≤85%
轉 速：1轉/分
工作電源：220VAC，5A、24VDC/24VAC
信號輸出：SPDT
功 率：3W
連接方式：螺紋：G1″，法蘭：按用戶要求規格制作
電氣接口：M20*1.5
防護等級：IP65
阻旋式料位開關主要特點：
1、采用接觸測量，結果真實、準確可靠；可水平、傾斜與垂直安裝，安裝使用方便。
2、抗干擾，即安即用：由于其內部沒有復雜的電子元件及其放大電路部分，因此，不受任何電磁波干擾，安裝后無需任何調試及保養維護即可長期使用。
3、超強防抖性能設計：即使在物料流動時也不會發出錯誤信號。
4、料位顯示功能：采用長壽命高亮度指示燈，料位顯示直觀方便。
5、雙重保護功能：過載保護功能避免葉片受過分外力而損壞電機；自動保護功能使料位器在料倉有料葉片旋轉受阻時，斷電不工作，保護電機且有效延長其使用壽命。
6、優良的測量再現性和環境工況適應性：即不受物料粒度、形狀、比重、介質、壁垢、粘附性、溫度、濕度、粉塵濃度等變化的影響。
7、超強防塵密封性能，即使1MPa壓力，粉塵也無法進入。
8、抗震性及防松結構設計，有效避免部件松動及滑脫；采用優質不銹鋼材料，使其具有優良的抗腐蝕性及耐磨性能。
9、價格低，性價比優良。
阻旋式料位開關安裝要求：
1、安裝前請確認電源電壓是否與標識上面的電壓一致；
2、確認安裝方式（法蘭或螺紋）及安裝尺寸；
3、連接部位為1〃螺紋時，可選用鐮刀型或收縮型葉片，以便直接插入管牙內；
4、水平安裝時，接線盒入線口應注意垂直朝下，電纜固定螺母必須鎖緊；
5、軸長可調型和鋼索型只適合頂裝；
6、水平安裝時葉片與水平向下呈10～20°的夾角安裝，這樣可以減少物料的沖擊；
7、桶內溫度超過80℃時，請選用高溫系列產品；
8、應避免安裝在進料口正下方，當無法避免時可加裝防護擋板，以免出現錯誤動作；
9、水平安裝時，接線盒入線口應垂直朝下，電纜固定螺母必須鎖緊，如有條件可加防雨罩等；
10、安裝前確認水平安裝還是垂直安裝；
11、水平安裝時葉片與水平向下呈10～20°的夾角安裝，以減少物料的沖擊。
阻旋式料位開關選型表：
|
型號
|
HJ-SE
|
|
|
A
|
100*30（寬*高）
|
葉片形式
|
|
|
B
|
65*80
|
|
|
F
|
鐮刀型
|
|
|
|
1
|
普通型
|
2
|
軸保護管型
|
結構形式
|
|
|
|
3
|
軸長可調型
|
4
|
超小型接線盒,材質:工程塑料
|
|
|
|
|
1
|
螺紋安裝
|
安裝形式
|
|
|
|
|
2
|
法蘭安裝
|
|
|
|
|
|
D
|
隔爆型:dⅡBT4
|
選項
|
|
|
|
|
|
H
|
高溫型,過程溫度:≤200℃
|
|
|
|
|
|
Y
|
供電電源：220VAC、24VDC、24VAC
|

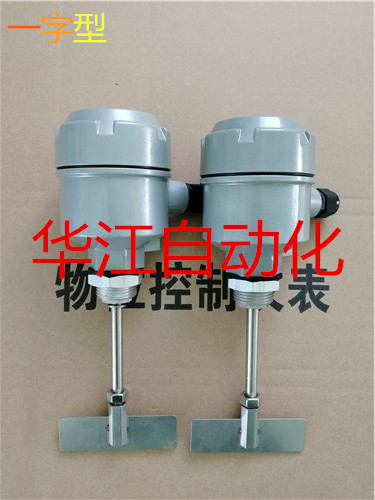

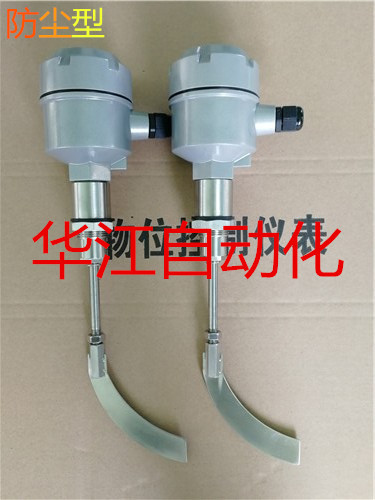

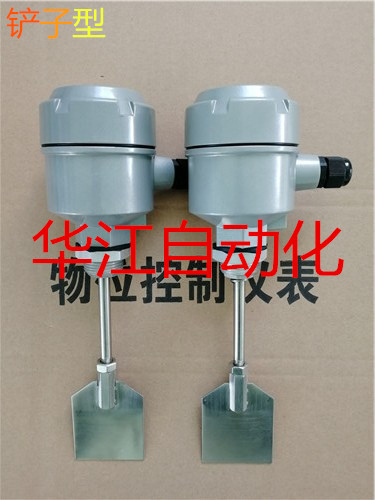

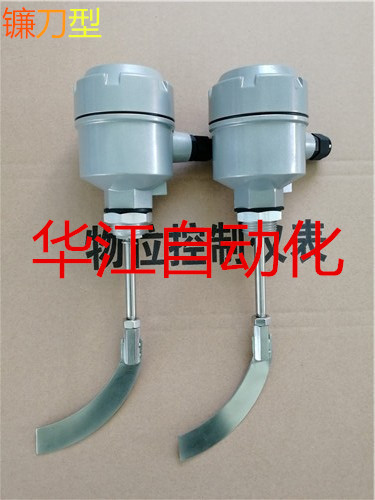

阻旋式料位開關產品實物圖：
|
| |
