渦街流量計
關鍵字：渦街流量計,流量計 |
HJ-LU渦街流量計主要用于工業管道介質流體的流量測量,如氣體、液體、蒸汽等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小,儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較理想的流量儀表。
渦街流量計特點：
一、結構簡單而牢固，無可動部件，可靠性高，長期運行十分可靠。
二、安裝簡單，維護十分方便。
三、檢測傳感器不直接接觸被測介質，性能穩定，壽命長。
四、輸出是與流量成正比的脈沖信號，無零點漂移，精度高。
五、測量范圍寬，量程比可達1：10。
六、壓力損失較小，運行費用低，更具節能意義。
渦街流量計技術參數：
測量介質：氣體、液體、蒸汽；
口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100；
法蘭連接式口徑選擇 100,150,200；
流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s； 液體0.5～7m/s；
正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸汽流量范圍見表3
測量精度 1.0級 1.5級
被測介質溫度:常溫–25℃～100℃；
高溫–25℃～150℃ -25℃～250℃；
輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V；
脈沖占空比約50%,傳輸距離為100m；
脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m；
儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃；
材質 不銹鋼, 鋁合金；
電源 DC24V或鋰電池3.6V；
防爆等級 本安型iaIIbT3-T6；
防護等級 IP65。
渦街流量計選型表：
|
代號
|
通徑
|
流量范圍㎡/h
|
|
HJ-LU-25
|
DN25
|
1~10(液體)
|
25~60（氣體）
|
蒸汽流量請查看說明書，DN300以上推薦使用 插入式渦街流量計
|
|
HJ-LU-32
|
DN32
|
1.5~18(液體)
|
15~150（氣體）
|
|
HJ-LU-40
|
DN40
|
2.2~27(液體)
|
22.6~150（氣體）
|
|
HJ-LU-50
|
DN50
|
4~55(液體)
|
35~350（氣體）
|
|
HJ-LU-80
|
DN80
|
9~135(液體)
|
90~900（氣體）
|
|
HJ-LU-100
|
DN100
|
14~200(液體)
|
140~1400（氣體）
|
|
HJ-LU-150
|
DN150
|
32~480(液體)
|
300~3000（氣體）
|
|
HJ-LU-200
|
DN200
|
56~800(液體)
|
550~5500（氣體）
|
|
|
代號
|
功能1
|
|
N
|
無溫壓補償
|
|
Y
|
有溫壓補償
|
|
|
代號
|
輸出型號
|
|
F1
|
4-20mA輸出（二線制）
|
|
F2
|
4-20mA輸出（三線制）
|
|
F3
|
RS485通訊接口
|
|
|
代號
|
被測介質
|
|
J1
|
液體
|
|
J2
|
氣體
|
|
J3
|
蒸汽
|
|
|
代號
|
連接方式
|
|
L1
|
法蘭卡裝式
|
|
L2
|
法蘭連接式
|
|
|
代號
|
功能2
|
|
E1
|
1.0級
|
|
E2
|
1.5級
|
|
T1
|
常溫
|
|
T2
|
高溫
|
|
T3
|
蒸汽
|
|
P1
|
1.6MPa
|
|
P2
|
2.5MPa
|
|
P3
|
4.0MPa
|
|
D1
|
內部3.6V供電
|
|
D2
|
DC24V供電
|
|
B1
|
不銹鋼
|
|
B2
|
碳鋼
|
渦街流量計安裝要求：
1、合理選擇安裝場所和環境。
避開強電力設備，高頻設備，強電源開關設備；避開高溫?zé)嵩春洼椛湓吹挠绊?，避開強烈震動場所和強腐蝕環境等，同時要考慮安裝維修方便。

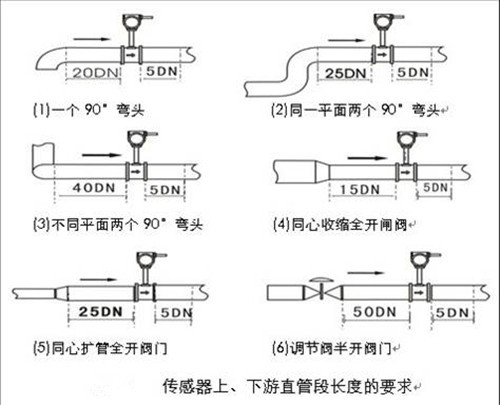

2、上下游必須有足夠的直管段。
若傳感器安裝點的上游在同一平面上有二個90°彎頭，則：上游直管段≥25D，下游直管段≥5D。
若傳感器安裝點的上游在不同平面上有二個90°彎頭，則：上游直管段≥40D，下游直管段≥5D。
調節閥應安裝在傳感器的下游5D以外處，若必須安裝在傳感器的上游，傳感器上游直管段應不小于50D，下游應有不小于5D。
3、安裝點上下游的配管應與傳感器同心，同軸偏差應不小于0.5DN。
4、管道采取減振動措施。
傳感器盡量避免安裝在振動較強的管道上，特別是橫向振動。若不得已要安裝時，必須采取減振措施，在傳感器的上下游2D處分別設置管道緊固裝置，并加防振墊。
5．在水平管道上安裝是流量傳感器常用的安裝方式。
測量氣體流量時，若被測氣體中含有少量的液體，傳感器應安裝在管線的較高處。
測量液體流量時，若被測液體中含有少量的氣體，傳感器應安裝在管線的較低處。
6．傳感器在垂直管道的安裝。
測量氣體流量時，傳感器可以安裝在垂直管道上，流向不限。若被測氣體中含有少量的液體，氣體流向應由下向上。
測量液體流量時，液體流向應由下向上：這樣不會將液體重量額外附加在探頭上。
7、傳感器在水平管道的側裝。
無論測量何種流體，傳感器可以在水平管道上側裝，特別是測量過熱蒸汽，飽和蒸汽和低溫液體，若條件允許采用側裝，這樣流體的溫度對放大器的影響較小。
8．傳感器在水平管道的倒裝。
一般情況下不推薦用此安裝方法。此安裝方法不適用于測量一般氣體、過熱蒸汽?？捎糜跍y(cè)量飽和蒸汽，適用于測量高溫液體或需經常清洗管道的情況。
9．傳感器在有保溫層管道上的安裝。
測量高溫蒸汽時，保溫層多不能超過支架高度的三分之一。
10．測壓點和測溫點的選擇。
根據測量的需要，需在傳感器附近測量壓力和溫度時，測壓點應在傳感器下游的3-5D處，測溫點應在傳感器下游的6-8D處。
安裝注意事項:
1.專用法蘭與直管段焊接時不能帶著傳感器焊接。
2.安裝時應使傳感器的流向標志與管道內流體流向一致。
3.傳感器安裝前，法蘭凹槽內必須放好密封圈。壓力和溫度測量點的位置，取壓點在傳感器下游3～5DN處，測溫點在下游5～8DN處。
4.測量高溫介質時，切勿用隔熱材料把傳感器連接桿周圍包起來。
5.連接傳感器的屏蔽電纜走向，應盡可能遠離強電磁場的干擾場合。不允許與高壓電纜一起敷設，屏蔽電纜要盡量縮短，并且不得盤卷，以減少分布電感，長度不應超過200米。
6.安裝傳感器前，管道必須進行清洗。沖掉管內的雜質，避免通流后堵塞傳感器。測量液體的管道必須充滿被測液體，防止氣泡的干擾。
渦街流量計產品示意圖：
圖1（管道安裝）

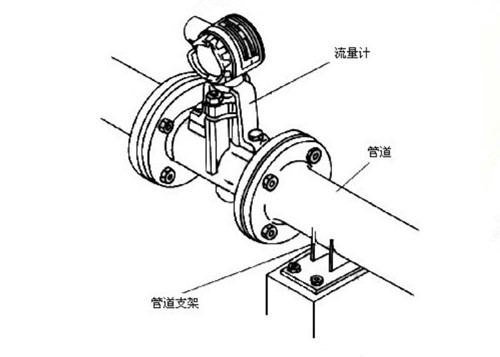

圖2（安裝示意）

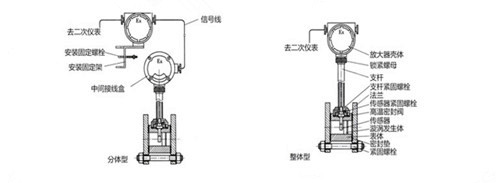

圖3（結構示意）

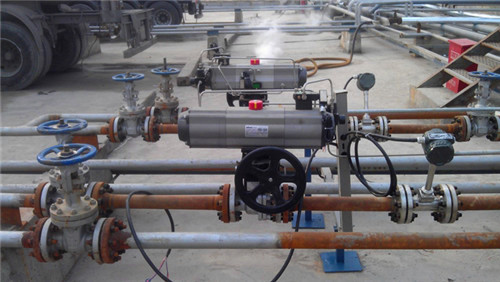

圖4（現場圖）

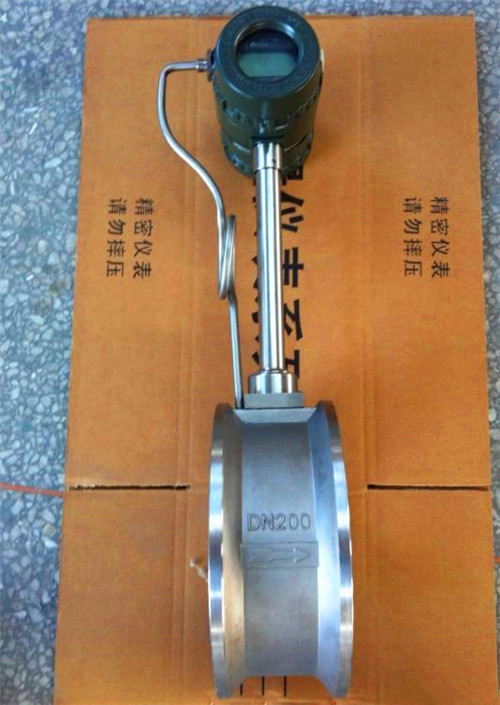

圖5（實物圖）
|
| |
