江蘇華江自動化儀表有限公司 >> 產品展示 >> 液/物位儀表系列 >> 脈沖型雷達液位計

脈沖型雷達液位計
關鍵字：脈沖型雷達液位計,液位計

    HJRD96脈沖型雷達液位計是雷達式物位測量?jī)x表，測量距離可達20米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表適用于衛生型液體存儲容器，強腐蝕性容器。該產品天線發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）
    脈沖型雷達液位計技術參數:
    應    用：衛生型液體存儲容器，強腐蝕性容器
    測量范圍： 20米
    過程連接：法蘭
    介質溫度： -40～150℃
    過程壓力：常壓
    精    度： ±3mm
    頻率范圍： 26GHz
    防爆等級： ExibⅡC T6 Gb
    防護等級： IP67
    信號輸出： 4...20mA/HART(兩線/四線)
               RS485/Modbus

    脈沖型雷達液位計產品特點:
    該產品采用了高達26GHz的發射頻率，因而具有：
    ▲非接觸雷達，無磨損，無污染；
    ▲天線尺寸小，便于安裝；
    ▲波長更短，對在傾斜的固體表面有更好的反射；
    ▲測量盲區更小，對于小罐測量也會取得良好的效果；
    ▲波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物；
    ▲幾乎不受腐蝕、泡沫影響；
    ▲幾乎不受大氣中水蒸氣、溫度和壓力變化影響；
    ▲嚴重粉塵環境不會影響電磁波工作；
    ▲高信噪比，即使在波動的情況下也能獲得更優的性能；
    ▲26GHz頻率，是測量固體和低介電常數介質的選擇。
    脈沖型雷達液位計選型表:

       HJRD96-許可證

       P 標準型 ( 非防爆 )

       I 本安型（Exib IIC T6 Gb)

       D 本安型＋隔爆型（Exd [ib] ib IIC T6 Gb）

             HJRD96-過程連接/材料

B 法蘭 DN80/ 不銹鋼 304

C 法蘭 DN100/ 不銹鋼 304

D 法蘭 DN125/ 不銹鋼 304

E 法蘭 DN150/ 不銹鋼 304

F 法蘭 DN200/ 不銹鋼 304

H 法蘭 DN250/ 不銹鋼 304

Y 特殊定制

               HJRD96-天線型式/材料

B 喇叭天線 46mm/ 不銹鋼 304

C 喇叭天線 76mm/ 不銹鋼 304

D 喇叭天線 96mm/ 不銹鋼 304

                     HJRD96-密封過程溫度

                     V Viton/（-40 ～ 150）℃

                            HJRD96-電子單元

                             2 （4 ～ 20）mA /24V DC 兩線制

                             3 （4 ～ 20）mA /24V DC/HART 兩線制

                             4 （4 ～ 20）mA /24V AC 四線制

                             5 RS485/Modbus

                                    HJRD96-外殼/防護等級

                                     L 鋁 /IP67

                                     G 不銹鋼 304/IP67

                                         HJRD96-電纜進線

                                          M M20*1.5

                                          N ½"NPT

                                              HJRD96-現場顯示/編程

                                                A 帶

                                                X 不帶

備注：

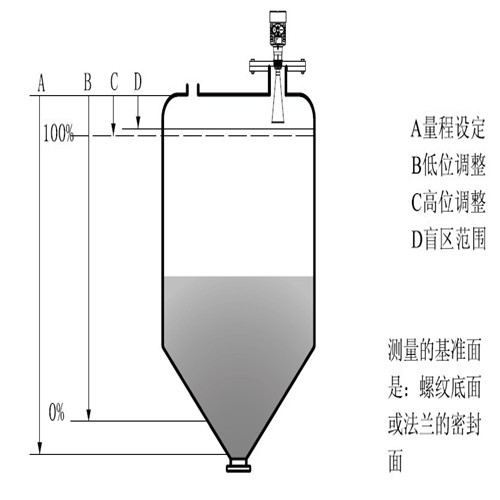

脈沖型雷達液位計安裝指南:

盡量遠離出料口和進料口,對金屬罐和塑料罐，在整個量程范圍內不碰壁。如果是金屬罐，物位儀表不要安裝在罐的中央，建議安裝在料倉直徑的1/4處，物位計纜式探頭或桿式探頭離罐壁距離不小于30厘米，探頭底部距罐底大約30mm。探頭距罐內障礙物距離不小于200mm，如果容器底部是錐型的，傳感器可以安裝罐頂中央，這樣可以一直測量到罐底。
