高溫型雷達液位計
關鍵字：高溫型雷達液位計,液位計

HJRD34高溫型雷達液位計是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。該產品適用于對液體、漿料及顆粒料的物位進行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。

    高溫型雷達液位計技術參數:
    應    用：液體
    測量范圍：6米
    過程連接：螺紋、法蘭
    過程溫度：-40~400℃
    過程壓力：-0.1~40MPa
    精    度：±3mm
    頻率范圍：100MHZ~1.8GHZ
    防爆等級： Exib IIC T6 Gb
    防護等級：IP67
    信號輸出：4—20mA/HART（兩線）

    高溫型雷達液位計主要優點：
    1、采用一體化設計，無可動部件，不存在機械磨損，使用壽命長。
    2、液位計測量時發出的電磁波能夠穿過真空，不需要傳輸媒介，具有不受大氣、蒸氣、槽內揮發霧影響的特點。
    3、液位計幾乎能用于所有液體的液位測量。
    4、采用非接觸式測量，不受槽內液體的密度、濃度等物理特性的影響。
    5、測量范圍大，測量范圍可達0～35m，可用于高溫、高壓的液位測量。
    6、天線等關鍵部件采用高質量的材料，抗腐蝕能力強，能適應腐蝕性很強的環境。
    7、功能豐富，具有虛假波的學習功能。輸入液面的實際液位，軟件能自動地標識出液面到天線的虛假回波，排除這些波的干擾。
    8、參數設定方便，可用液位計上的簡易操作鍵進行設定，也可用手操器或裝有專用軟件的。

高溫型雷達液位計測量事項：

    1、測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。
    2、若介質為低介電常數當其處于低液位時。
    3、理論上測量達到天線尖端的位置是可能的，但是考慮到腐蝕及粘附的影響，測量范圍的終值應距離天線的尖端至少100mm。
    4、對于過溢保護，可定義一段安全距離附加在盲區上。
    5、測量范圍與天線有關。
    測量范圍從波束觸及罐低的那一點開始計算，但在特殊情況下，若罐底為凹型或錐形，當物位低于此點時無法進行測量。
    若介質為低介電常數當其處于低液位時，罐底可見，此時為保證測量精度，建議將零點定在低高度為C的位置。對于過溢保護，可定義一段安全距離附加在盲區上。

高溫型雷達液位計選型表：

儀表型號 探頭類型量程材質

HJRD34 桿式探頭 6000mm 不銹鋼

HJRD34-防爆

P 標準型 (非防爆)

I 本安型 (Exib Ⅱ C T6)

D 本安型＋隔爆型 (Exd ib Ⅱ C T6)

HJRD34-桿式探頭

A 6mm

B 10mm

HJRD34-過程連接/材料

G G½"A

N 1½"NPT

D 法蘭 DN80 PN16 C 型

E 法蘭 DN100 PN16 C 型

F 法蘭 DN150 PN16 C 型

H 法蘭 DN200 PN16 C 型

K 法蘭 DN250 PN16 C 型

Y 特殊約定

HJRD34-密封溫度

G 高溫密封 /-40...400℃帶散熱片

HJRD34-電子單元

2 （4 ～ 20）mA /24V DC 兩線制

3 （4 ～ 20）mA /24V DC/HART 兩線制

4 （4 ～ 20）mA /24V DC/HART 四線制

5 （4 ～ 20）mA /220V AC/HART 四線制

HJRD34-外殼/防護等級/天線防護等級

P 塑料 /IP65

L 鋁 /IP67

HJRD34-電纜接口

M M20*1.5

N ½"NPT

HJRD34-編程/顯示

V 帶

X 不帶

HJRD34-量程

備注：

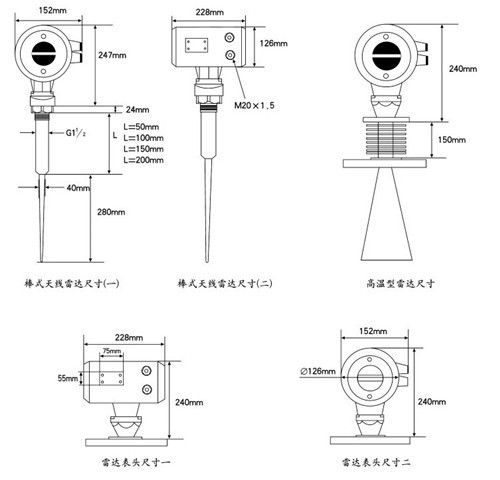

產品示意圖：
