擴散硅壓力變送器
關鍵字：擴散硅壓力變送器,壓力變送器,變送器 |
HJ-KSG擴散硅壓力變送器是壓力變送器中比較小巧、重量輕、價格低的一款產品，具有安裝方便、性能穩定、工作可靠等特點，在正負壓力測量的環境中得到廣泛的使用，感溫元件采用進口擴散硅或陶瓷芯體元件器，傳感器內采用電子放大器組成，將測量的信號轉換成0-10MA或4-20MA的輸出信號，擴散硅壓力變送器可與數字顯示壓力表配套使用，也可以與自動調節系統或計算機系統配套使用，HJ-KSG擴散硅壓力變送器廣泛應用于石油、化工、鋼鐵、電力、輕工、環保等工業領域，實現對各種流體壓力的表壓、負壓或絕壓測量和控制。并且能夠適用于各種惡劣危險環境及有腐蝕性介質。
擴散硅壓力變送器技術指標：
1、測量范圍：-100KPa～60MPa
2、精度等級：0.1級、0.2級、0.5級
3、環境溫度：-40～80℃
4、介質溫度：-40～125℃（溫度補償-20～80℃）
5、長期穩定性：優于0.1%F．S/年
6、工作電壓：12.5～36VDC
7、輸出信號：4-20mA(二線制)0/1-5VDC(三線制)
8、量程遷移：可做標準量程10:1的遷移
9、震動影響：任意軸上，200Hz/g為0.01%F．S
10、變送器防護等級：IP65
擴散硅壓力變送器產品特點：
1、抗過載和抗沖擊能力強，過壓可達量程的數倍，甚至用硬物直接敲打測量元件也不致使其損壞，且對測量精度毫無影響；
2、穩定性高，每年優于0.1%滿量程，這個技術指標已達到智能 型壓力儀表水平；溫度漂移小，由于取消了壓力測量元件中的中介液，因而傳感器不僅獲得了很高的 測量精度，且受溫度梯度影響極??；
3、擴散硅壓力變送器適用性廣、安裝維護方便、可任意位置安裝。
4、靈敏度高：擴散硅敏感電阻的靈敏因子比金屬應變片高50~80倍，它的滿量程信號輸出在80-100mv左右。對接口電路適配性好，應用成本相應較低。由于它輸入激勵電壓低，輸出信號大，且無機械動件損耗，因而分辯率極高。
5、可靠性高：擴散硅敏感膜片的彈性形變量在微應變數量級，膜片位移量在來微米數量級，且無機械磨損，無疲勞，無老化。平均無故障時間長，性能穩定，可靠性高。
擴散硅壓力變送器選型需知：
1、傳感器、變送器的選擇：用戶根據自己所測壓力的性質，首先應確定選擇表壓(相對于當?shù)卮髿鈮?、差壓、絕壓力或負壓品種。如果測量液位，還要確定液位上方是自由大氣壓還是密封容器壓力。如果測量密封承壓容器內的液位就應該選用差壓產品。
2、產品量程的確定：從產品安全考慮，一般選擇使工作壓力值在標準量程值的60%-80%為宜，整個測量系統中可能出現的異常情況所導致的過載壓力不得超過產品允許的過載。測量動態管路液體壓力時，還應考慮水垂效應，適當增大產品載量，也可咨詢?nèi)A能儀表技術人員。
3、精度選擇：等級按多項參數分檔，檔級越高，價格越貴。用戶可依據所檢測工況要求各項和某單項參數精度指標，以便用較低的價格實現較高的精度要求。產品給出的三項精度指標是采用國際二乘法或端基平移法計算的。選用傳感器時。精度等級確定應根據測量系統分配發給傳感器的誤差選項取。有時還應考慮零位時漂、零位和滿度溫度系數帶入的附加誤差。
4、使用溫度范圍：產品在出廠前已經過線性溫度補償。其中有些系列的變送器在組裝了電路后又進行了綜合溫度補償。補償范圍在單項產品介紹中已標出。如用戶有特殊要求，可與我公司協商。對于使用溫度范圍寬而又要求總精度高的用戶，還可在二次儀表數據處理中采用軟件執行溫度誤差修正。超過補償區使用，溫度系數指標可能會超標，但仍可使用。長期在溫度極限區工作，產品壽命將大大縮短。

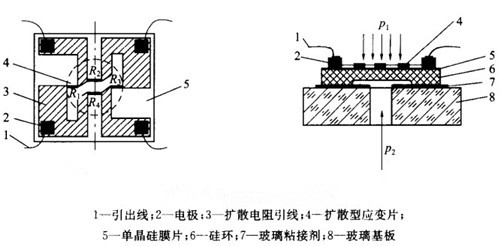

產品示意圖：

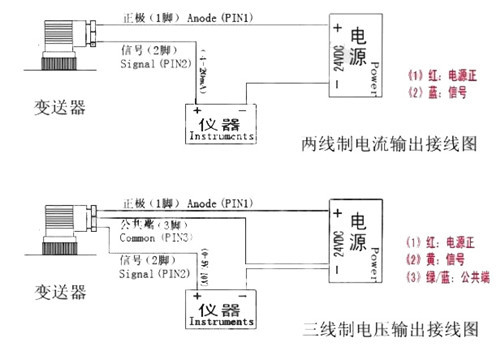

圖一（接線）
圖二（安裝）
|
| |
