單法蘭液位變送器
關鍵字：單法蘭液位變送器,液位變送器,變送器 |
HJ-3511LT單法蘭液位變送器是高性能的測量儀表，用于工業過程全系列差壓、壓力的測量，具有模擬或數字輸出信號。通過液位安裝法蘭，變送器可直接安裝于被測罐體上，精密測量各種罐體的差壓和液位，它能全面滿足您的液位測量需求。產品有平法蘭和插入式法蘭兩種，適用于高粘度介質或懸浮液體測量。因隔離膜片很薄，是耐腐蝕的薄弱環節，故接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等，可適用于不同情況的防腐要求，可根據被測介質濃度、濕度、壓力等參數適合附錄中給出耐腐蝕參考表進行合理選擇，如腐蝕性強的場合可選擇防腐結構變送器。
單法蘭液位變送器測量范圍：
差壓：0-6.2-690KPa
靜壓：2.5MPa
單法蘭液位變送器主要特點：
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
適用工況：
1.需要將高溫介質與變送器隔離
2.測量介質對變送器敏感原件有腐蝕作用。
3.懸浮液體或高粘度介質
4.被測介質由于環境或流程溫度變化而固化或結晶。
5.更換被測介質需要嚴格凈化測量頭。
6.測量頭必須保持清潔衛生。
7.密封壓力容器液位測量。
單法蘭液位變送器選型表：
|
型 號
|
HJ-3511LT
|
|
|
代碼
|
量程范圍KPa
|
|
3
|
0-1.3～7.5
|
|
4
|
0-4-40
|
|
5
|
0-40～200
|
|
6
|
0-0.16～700
|
|
|
代碼
|
輸出
|
|
E
|
4-20mA
|
|
S
|
智能式(HART協議）
|
|
|
代碼
|
公稱直徑尺寸
|
插入筒長度
|
高壓側隔膜片材料
|
|
A0
|
(3〞)80
|
平
|
316LSST
|
|
A2
|
(3〞)80
|
50
|
316LSST
|
|
A4
|
(3〞)80
|
100
|
316LSST
|
|
A6
|
(3〞)80
|
150
|
316LSST
|
|
B0
|
(4〞)100
|
平
|
316LSST
|
|
B2
|
(4〞)100
|
50
|
316LSST
|
|
B4
|
(4〞)100
|
100
|
316LSST
|
|
B6
|
(4〞)100
|
150
|
316LSST
|
|
C0
|
(3〞)80
|
平
|
哈氏C-276
|
|
C2
|
(3〞)80
|
50
|
哈氏C-276
|
|
C4
|
(3〞)80
|
100
|
哈氏C-276
|
|
C6
|
(3〞)80
|
150
|
哈氏C-276
|
|
D0
|
(4〞)100
|
平
|
哈氏C-276
|
|
D2
|
(4〞)100
|
50
|
哈氏C-276
|
|
D4
|
(4〞)100
|
100
|
哈氏C-276
|
|
D6
|
(4〞)100
|
150
|
哈氏C-276
|
|
E0
|
(3〞)80
|
平
|
鉭
|
|
F0
|
(4〞)100
|
平
|
鉭
|
|
|
代碼
|
安裝法蘭
|
|
A
|
3〞150lb
|
|
B
|
4〞150lb
|
|
C
|
3〞300lb
|
|
D
|
4〞300lb
|
|
|
代碼
|
結 構 材 料
|
|
法蘭和接頭
|
排氣/排液閥
|
隔離膜片
|
灌充液體
|
|
22
|
316不銹鋼
|
316不銹鋼
|
316不銹鋼
|
硅油
|
|
23
|
316不銹鋼
|
316不銹鋼
|
哈氏合金C
|
|
24
|
316不銹鋼
|
316不銹鋼
|
蒙乃爾
|
|
25
|
316不銹鋼
|
316不銹鋼
|
鉭
|
|
33
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C
|
|
35
|
哈氏合金C
|
哈氏合金C
|
鉭
|
|
|
代碼
|
選項
|
|
M1
|
0-100%線性指示表
|
|
M2
|
LED顯示表
|
|
M3
|
LCD顯示表
|
|
B1
|
管裝彎支架
|
|
B2
|
板裝彎支架
|
|
B3
|
管裝平支架
|
|
D1
|
側面泄放閥在壓力室上部
|
|
D2
|
側面泄放閥在壓力室下部
|
|
不注
|
1/2NPT錐管螺紋接頭
|
|
C2
|
丁字形螺紋接頭M20×1.5，帶后部焊接Ф14
引壓管的球錐連接頭
|
|
d
|
隔爆型dⅡBT4
|
|
i
|
本安型iaⅡCT6
|
產品示意圖：
圖一（結構）

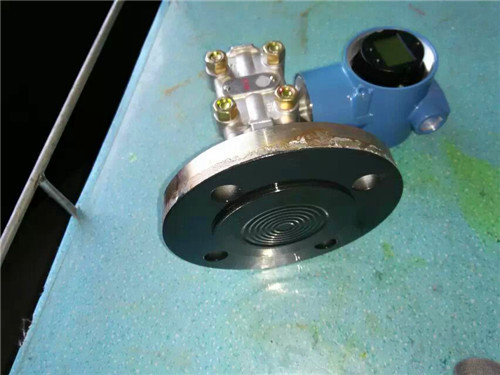

圖二（防腐實物圖）

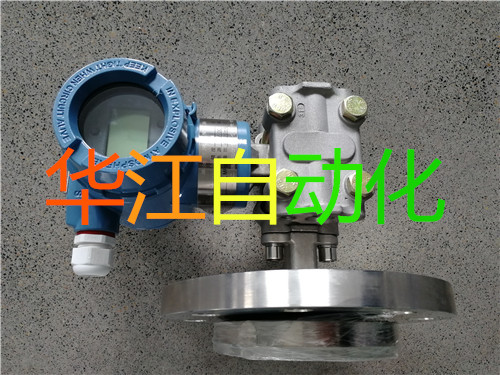

圖三（不銹鋼實物圖）
|
| |
